Mi az a pneumatikus szelep?





A pneumatikus szelep olyan eszköz, amely szabályozza a levegő vagy más gázok áramlását egy pneumatikus rendszerben. Irányszabályozó szelepeknek is nevezik őket. A pneumatikus szelepek úgy működnek, hogy szabályozzák a levegőt vagy a gázt a forrásnál, és szabályozzák annak csövekbe, csövekbe vagy eszközökbe való bejutását. A levegő áramlását egy irányban is szabályozhatják, másik irányba nem.



Hogyan működik az aa pneumatikus szelep?





A pneumatikus vezérlőszelepek szabályozott módon csökkenthetik a nyomást működtető szerkezetek és pozicionálók segítségével, amelyek vezérlővel vannak irányítva. A vezérlők képesek érzékelni a nyomásingadozásokat, és szabályozni tudják a pneumatikus pozicionáló levegőellátási jelét. Egy pneumatikus pozicionáló levegővel látja el a membránt, amely egy szelepet nyit meg. A rugókat ellentétes erőként használják, ami a szelepek bezárását okozza a membránra alkalmazott levegőnyomás elvesztése vagy csökkentése esetén. A pneumatikus vezérlőszelepeket számos iparágban széles körben használják.


Pneumatikus szelepek közös specifikációi
1

Üzemi nyomás vagy nyomástartomány:Az a nyomás vagy nyomástartomány (például psi-ben, bar-ban vagy Pa-ban), amelyet a szelep kezelni képes.

2

Működési közeg:Azok a közegek, amelyeket a szelep biztonságosan vezérelhet. A legtöbb esetben ez sűrített levegő lesz.

3

   Áramlási kapacitás vagy áramlási együttható:A szelep azon kapacitásának mértéke, amely képes levegőt mozgatni vagy átereszteni rajta, az áramlási együttható (Cv) az áramlási sebesség és a nyomáskülönbség közötti arányossági állandót jelenti.

4

Ciklusszám:A szelepciklusok maximális száma, amellyel a szelep időegységenként működhet.

5

Válaszidő:Az az idő, amely ahhoz szükséges, hogy a szelep állapotot vagy pozíciót váltson a működtetés után.

6

Port mérete:A fizikai méretparaméterek, amelyek meghatározzák a szelep nyílásméreteit és a menetstílust.

7

Tekercs névleges feszültsége:Elektromos működtetésű szelepek esetén a működtetőtekercs által fenntartott maximális feszültség mértéke, amely DC és AC voltban mérhető.





A pneumatikus szelepek általános típusai

Pneumatic Three-Way High Pressure Explosion Ball Valve

Elektromágneses pneumatikus szelep

Az elektromágneses pneumatikus szelepeket a tekercseken és a mágnesszelepen lévő mágneses mezők vezérlik. Működési elvük meglehetősen egyszerű. A tekercseket külső elektromos forrásból táplálják. A tekercsekben és a mágnesszelepben lévő mágneses mező kölcsönhatása a szelepszárat mozgásba hozza.

Three-Piece Ball Valve

Pneumatikusan működtetett szelep

A pneumatikus működtetésű szelepeket jellemzően ugyanaz a sűrített levegő áram vezérli, mint a pneumatikus rendszerben. Jelenléte vagy hiánya bizonyos körülmények között befolyásolja munkájukat.

Electric Rotary Valve Actuator

Mechanikus pneumatikus szelep

A mechanikus pneumatikus szelepeket mechanikus erő hajtja meg, például egy kar segítségével. Számos lehetőség áll rendelkezésre, például 90-foklépcsős vagy negyedfordulatú változatban. Leggyakrabban egyszerű feladatokat hajtanak végre (nyitás/zárás).

A pneumatikus szelep előnyei
Pneumatic PTFE Lined Plug Valve

Egyszerű és megbízható

A pneumatikus szelepek könnyen telepíthetők és működtethetők, minimális képzést és karbantartást igényelnek. A technológia emellett nagyon stabil és megbízható, így ideális választás olyan folyamatokhoz, amelyeknek 24 × 7-en kell futniuk.

Pneumatic Fluorine Lined Ball Valve

Energiahatékony

Egyes társaikhoz, például az elektromos szelepekhez képest a pneumatikus szelepek kevesebb áramot fogyasztanak, így költséghatékonyabbak és energiahatékonyabbak.

Electric Actuator Ball Valve

Költséghatékony

Amellett, hogy energiahatékonyak, a pneumatikus szelepek általában költséghatékonyak más típusú szelepekhez képest. Ezenkívül tartósak és könnyen javíthatók, minimális karbantartást igényelnek.

Odl Electric PVC Plastic Ball Valve

A kompatibilitás széles skálája

A pneumatikus szelepek többféle folyadékkal kompatibilisek, és különféle iparágakban is használhatók, a gyártástól a HVAC-ig, hogy csak néhányat említsünk. Ez a rugalmasság teszi a pneumatikus szelepeket az alkalmazások széles skálájának megfelelő választási lehetőséggé.



Pneumatikus szelepház anyagok

Ipari minőségű műanyagok (például PVC és nejlon)

A műanyag szelepek könnyűek, tartósak és költséghatékonyak. Az anyag alkalmas pneumatikus alkalmazásokhoz, amelyek levegőt és korrozív vegyszereket tartalmaznak. De a műanyag szelepek nyomása és hőmérséklete alacsony a sárgaréz és a rozsdamentes acél szelepekhez képest.

Alumínium

Az alumínium egy könnyű fém, amely körülbelül egyharmada az acél tömegének. Az alumínium korrózióálló a légköri gázokkal szemben, ezért alkalmas pneumatikus szelepes alkalmazásokhoz. Az anyagot főként a pneumatikus szelep külső alkatrészeinek, például az azonosító címkéknek vagy a kézikerekeknek a kialakítására használják.

Rozsdamentes acél (304/316)

A rozsdamentes acél nagyon tartós és rugalmas anyag, de drágább, mint a sárgaréz. A rozsdamentes acélból készült szelepek hatékonyan ellenállnak a szivárgásnak, és ezek a szelepek a sárgarézhez képest nagyon magas hőmérsékleten üzemeltethetők. A rozsdamentes acél korrózióálló és sokkal tovább tart a sárgarézhez képest, és ideális választás magas hőmérsékletű és nagynyomású pneumatikus alkalmazásokhoz. A rozsdamentes acélt általában a pneumatikus szeleptestekben és díszítőanyagokban, például ülésekben, tárcsákban és ékekben használják.

Sárgaréz

A sárgaréz a réz és a cink ötvözete, kiválóan kovácsolható és robusztus anyag. A sárgaréz nem korrozív gázokat használó pneumatikus alkalmazásokban használatos. Az anyag jobban ellenáll a hőnek, mint a PVC, de magasabb az ára. A sárgaréz könnyen hegeszthető, és sokoldalúbb a rozsdamentes acélhoz képest. A sárgaréz általában pneumatikus szeleptestek és végdarabok készítésére szolgál.



Pneumatikus szeleptömítések anyagai



Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

NBR (nitril-butadién gumi)

Az NBR jól ellenáll a nyomásnak és az általános kopásnak, de nagyon érzékeny az időjárási változásokra. Az NBR alkalmas levegőre és inert gázokra, de rosszul ellenáll az ózonnak, az ammóniának és a gőznek. Az NBR tömítések az FKM tömítési tulajdonságaihoz képest csak alacsony hőmérsékleten biztosítanak folyamatos tömítést gáznemű közegeknél.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

FKM (Viton)

Az FKM-et általában pneumatikus szelepek O-gyűrűinek, tömítéseinek és tömítéseinek gyártására használják. Az FKM tömítések kiválóan ellenállnak a közegnek, az öregedésnek és az ózonnak. Az FKM közepesen magas hőmérsékletű pneumatikus alkalmazásokhoz alkalmas, és nagyobb hőállósággal rendelkezik, mint a PTFE. Ezenkívül az FKM kiváló szilárdsággal, tömítési képességekkel és rugalmassággal rendelkezik a PTFE-hez képest. Az anyag kiváló általános vegyszerállósággal rendelkezik, így alkalmas gáznemű tüzelőanyagokhoz, és az anyag általánosan nagyobb vegyszerállóságot mutat az NBR-hez képest.

Heavy Duty Pneumatic Pinch Valve

PTFE (teflon)

A PTFE alkalmas magas hőmérsékletű és nyomású pneumatikus alkalmazásokhoz. Az anyag nem elasztikus, és jól ellenáll a kopásnak és a kopásnak, valamint a legtöbb vegyszernek. A PTFE az FKM-hez képest kiválóan ellenáll a gáznemű vegyszereknek.





A pneumatikus szelepek alkalmazásai

Pneumatic PVC Ball Valve

Olaj és gáz

Pneumatikusan működtetett szelepek az olaj és a gáz áramlásának szabályozására szolgálnak a csővezetékekben, a finomítási folyamatokban és a tárolórendszerekben.
Pneumatic Flange Ball Valve

Autóipari

A pneumatikus működtetőket motorvezérlésben, sebességváltó-vezérlésben és fékrendszerekben használják.
Pneumatic Plastic Ball Valve

Gyártás

A mágnesszelepek a légáramlás szabályozására szolgálnak egy pneumatikus rendszerben.
Pneumatic Flange Ball Valve

Vegyi feldolgozás

A vegyi üzemekben ezek a rozsdamentes acél szelepek sokféle vegyi anyag áramlását szabályozzák. A zord körülményeknek és a korrozív anyagoknak ellenálló képességük miatt népszerű választás.

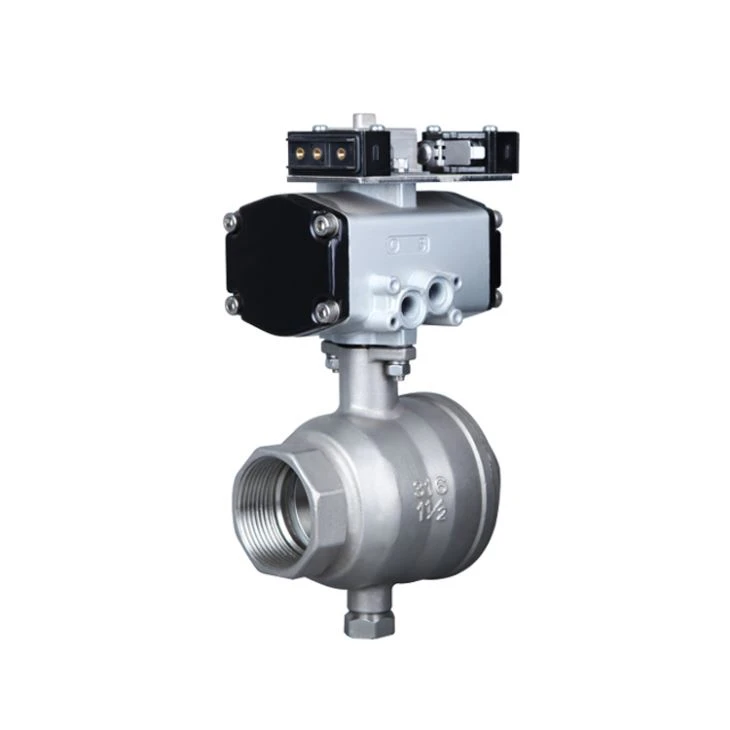

Pneumatic Two Piece Ball Valve

Vízkezelés

A pneumatikus működtetésű szelepeket vízkezelő létesítményekben használják a víz és más anyagok áramlásának szabályozására a kezelés különböző szakaszaiban. Megbízhatóságuk és könnyű automatizálásuk ideálissá teszi őket ehhez az alkalmazáshoz.
Pneumatic Thread Ball Valve

Élelmiszer- és Italipar

Ezeket a szelepeket az élelmiszer- és italgyártás különböző szakaszaiban használják, az összetevők keverésétől a csomagolásig. Gyakran a helyben tisztítható (CIP) és helyben sterilizálhatóságuk (SIP) miatt választják ki őket, amelyek kulcsfontosságúak a higiéniai előírások betartásában.
Pneumatic Actuated Three Pieces Ball Valve

Gyógyszeripar

A gyógyszergyártásban pneumatikus működtetésű szelepeket használnak az összetevők, oldatok és késztermékek áramlásának szabályozására. A precíz vezérlést és a szigorú higiéniai előírásoknak való megfelelésük miatt alkalmasak erre az iparágra.
Pneumatic Stainless Steel Ball Valve

Energiatermelés

Az erőművekben ezeket a szelepeket a gőz, a víz és más folyadékok áramlásának szabályozására használják. Gyakran a biztonsági rendszerek részét képezik, segítik a túlnyomásos helyzetek megelőzését és az üzem biztonságos működését.



Tanúsítványunk
201903131647139906681
CE EX szelepmozgatóhoz
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL{0}} a 01. szelepműködtetőhöz




A mi gyárunk
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Végső útmutató a pneumatikus szelepekhez

K: Hogyan válasszunk pneumatikus szelepet?

V: Öt alapvető követelményt kell figyelembe venni:
Média.
A szelep működtetésének módja.
Rugó-visszacsapó szelep vagy reteszelt működtető szelep.
Pneumatikus szelep konfiguráció.
Áramlási kapacitás (szelepméret).

K: Mi a pneumatikus vezérlőszelepek négy osztályozása?

V: Pneumatikus szelepek kétirányú irányítással.
Pneumatikus szelepek háromutas irányvezérléssel.
Pneumatikus szelepek négyirányú irányítással.
Pneumatikus rugós eltolt szelepek.

K: Mi a leggyakoribb pneumatikus szelep?

V: A pneumatikus rendszerekben előforduló leggyakoribb szeleptípusok közül a négyirányú szelepek négy porttal rendelkeznek, amelyek hatékonyan megfordítják az alap- vagy motorhenger mozgását.

K: Mi az a 5 3 pneumatikus szelep?

V: Egy 5/3-utas szelepnek öt portja és három állapota van. Két mágnesszelepük van, amelyek mindegyike szabályozhatja a szelep állapotát. Ha nincs mágnesszelep, a szelep visszatér a központi állapotba.

K: Mekkora nyomásra van szüksége egy pneumatikus szelepnek?

V: Mindig a pneumatikus leállító szelep működtetői 5,5 BARG (80 psig) minimális nyomásra vannak méretezve.

K: Miért hibásodnak meg a pneumatikus szelepek?

V: Idegen vagy koptató törmelék a csővezetékben. Anyag-összeférhetetlenség a folyamatban lévő termékkel. A szelepen végzett helytelen összeszerelési, telepítési vagy karbantartási eljárások. Víz vagy idegen törmelék az üzemi légvonalban a pneumatikus működtető meghibásodását okozhatja.

K: Mi a különbség a 5 2 és a 5 3 pneumatikus szelepek között?

V: 5/2-es szelep esetén a mozgás így teljesen pneumatikus lehet. Végül az 5/3-as szelep ugyanannyi porttal rendelkezik, mint az 5/2-es változat, de egy további kapcsolási helyzettel. Ez az úgynevezett "középső helyzet" egy további pozíciót kínál a vezérlőrendszer számára, ha nem adnak ki működtető jeleket.

K: Mi a különbség a 3 és 4 utas pneumatikus szelepek között?

V: Egy 3-utas szelep lehetővé teszi a folyadék áramlását az egyik helyzetben a működtetőelemhez, a másik helyzetben pedig kiszívja belőle a folyadékot. Egyes 3-elvezető szelepeknek van egy harmadik pozíciója, amely blokkolja az áramlást az összes porton. A kettős működésű hajtóműhöz 4-utas szelep szükséges. Egy 4-utas szelep nyomás alá helyezi és elszívja két nyílást egymástól függően.

K: Mi a másik neve a pneumatikus szelepnek?

V: A levegővel működtetett szelep, más néven pneumatikus szelep, egy olyan típusú gépi működtetésű csőszelep, amely levegőnyomást használ a mágnesszelephez hasonló funkció végrehajtására.

K: Mi az 5-utas pneumatikus szelep?

V: Ez a szelep lehetővé teszi a helyzet, az áramlás, a nyomás és a hőmérséklet pneumatikus szabályozását. Ez a szelep 5/2 szelep, ami azt jelenti, hogy 5 portja van; két 1/8"-os kipufogónyílás, amelyeken keresztül a levegő szabályozása történik, amikor kiáramlik, két 1/4"-es tápcsatlakozó, amelyek táplálják a rendszert, 1/4"-es tápcsatlakozó a levegőnyomás bemenetéhez, és 2 áramlási helyzet.

K: Mi az a 4 2 pneumatikus szelep?

V: A 4-utas 2 állású szelepet 4/2-es szelepnek nevezzük. Ezek a szelepek gyakoriak a kettős működésű hengeres alkalmazásokban, ahol mindig nyomást adnak a henger egyik oldalára, miközben a másik oldalt a légkörbe szellőztetik.

K: Milyen konfigurációjúak a pneumatikus szelepek?

V: A pneumatikus szelepek általánosan használt konfigurációi közé tartozik az 5/3, 5/2, 4/2, 3/2 és 2/2. A pneumatikus szelepek rugós eltoltak vagy reteszeltek lehetnek. Rugó-eltolásos szelepeknél a szelep visszatér a kiindulási állapotba vagy állapotba, ha minden működtetést eltávolítanak.

K: Melyek a pneumatikus szelepek portszámai?

V: A pneumatikus szelepek általában három portszámmal készülnek: 3, 4 és 5. 3-A nyílásszelepek 3-utas szelepek, amelyek egyetlen hengernyílást vezérelhetnek. A 4 porttal rendelkező szelepek egyetlen közös kipufogónyílás segítségével vezérelhetik a kéthengeres csatlakozókat. 5-a port változatok lehetővé teszik az egyedi kipufogónyílásokat.

K: Hogyan osztályozzák a pneumatikus szelepeket?

V: A pneumatikus szelepek az általuk használt szelepmozgatók típusa szerint osztályozhatók. Felszerelhetők elektromágneses, léghajtású vagy mechanikus működtetőkkel. A mágnesszelepek nyitással és zárással reagálnak az elektromos jelre. Pneumatikus rendszerben a légáramlást, hidraulikus rendszerben a folyadékáramlást szabályozzák.

K: Mi a pneumatikus szelep áramlási mintája?

V: A nem működtetett szelep áramlási útvonalai a 2. hengerbe és az 1. hengerbe jutnak a kipufogóba. Működtetéskor a bemenet az 1. hengerhez, a 2. henger pedig a kipufogóhoz csatlakozik. A négyutas szelepek egy kipufogónyílással rendelkeznek, amelyen az összes hengernyílás osztozik.

K: Mi a másik neve a pneumatikus szelepnek?

V: A pneumatikus szelep, amelyet általában irányszabályozó szelepnek neveznek, blokkolja vagy eltereli a sűrített levegő vagy más gázok áramlását a rendszeren belül. Ezeket a szelepeket más alkatrészek, például működtető, megfogó, kéziszerszám vagy más eszköz meghajtására használják, és más szelepek működtetésére is használják.

K: Mit jelöl az 1-es szám vagy a P betű egy pneumatikus szelepben?

V: A különböző gyártók különböző betűkkel látják el a szelepnyílásokat, de a jobb oldali címkék meglehetősen szabványosak. A "P" a nyomás bemeneti nyílást jelöli, az "A" és "B" a kimenetek (általában a henger "kihúzó" és "behúzása" nyílásaihoz vannak csatlakoztatva), az "R" és "S" pedig a kipufogónyílásokat jelöli.

K: A pneumatikus szelepeknek szükségük van áramra?

V: A pneumatikus működtetők elsődleges energiaforrásként sűrített levegőt vagy gázt használnak. Ezekhez a működtetőkhöz nincs szükség motorra, de áramra van szükség, ha egy beépített mágnesszeleppel párosítják, amelyet általában vezérlőszelepnek neveznek. A távirányítás a levegőellátó port(ok) használatával is megvalósítható.

K: Mi az a pneumatikus biztonsági szelep?

V: Pneumatikus biztonsági szelepek szabályozzák a légnyomást a sűrített levegős/pneumatikus rendszerekben. Ezek a nyomáscsökkentő szelepek lehetővé teszik a túlnyomás eltávozását azáltal, hogy kinyílnak egy küszöbnyomás elérésekor, megakadályozva a berendezés károsodását vagy a munkavállalók esetleges sérülését.

K: Mi a különbség a vezérlőszelep és a pneumatikus szelep között?

V: A legnagyobb különbség a kétféle szelep között az, hogy a vezérlőszelepnek külső energiára (például tápegységre vagy gázforrásra) van szüksége hajtóerőként, és az elfogó relatív helyzete a szelepben megváltozik a műszer vezérlésével. jelet az áramlási sebesség megváltoztatásához.
